Mengenal Jalur Penerbangan Sipil dan Militer

kultwit by airmin @_TNIAU
2
TNI Angkatan Udara @_TNIAU

Oke, kebetulan airmin sdh pegang datanya, siang ini sambil ngemil cilok, airmin akan membahas ttg jalur penerbangan #JalurPenerbangan 😎💂🏻

04/09/2017 12:29:00 WIB
TNI Angkatan Udara @_TNIAU

1. Kultwit airmin bersumber pada kedua dokumen ini, enroute chart Indonesia lembar Barat dan Timur 💂🏻 pic.twitter.com/scnKJpLEBa

04/09/2017 12:31:42 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

2. Kedua peta ini memuat wilayah udara NKRI yg dilalui oleh jalur penerbangan, baik sipil maupun militer 💂🏻 pic.twitter.com/WtUsUbp7xT

04/09/2017 12:34:19 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

3. Pada kesempatan ini airmin akan membahas 1 lembar saja yg pastinya akan mewakili keduanya 💂🏻

04/09/2017 12:35:02 WIB
TNI Angkatan Udara @_TNIAU

4. Bagian belakang peta memuat nama bandara dan informasi frekuensi tower sebagai bekal penerbang saat melaksanakan tugasnya 💂🏻 pic.twitter.com/sJmL3I6mCU

04/09/2017 12:40:12 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

5. Di samping itu jugaada informasi pembagian ketinggian menjadi 2 dan 4 kuadran ketinggian shg tdk akan bertabrakan 💂🏻 pic.twitter.com/z2IR1nge0S

04/09/2017 12:42:12 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

6. Pembagian ini berdasarkan arah pesawat Ke arah Timur 👉🏻 ganjil dan ganjil+500 Ke arah Barat 👉🏻 genap dan genap +500 😎😊💂🏻

04/09/2017 12:43:18 WIB
TNI Angkatan Udara @_TNIAU

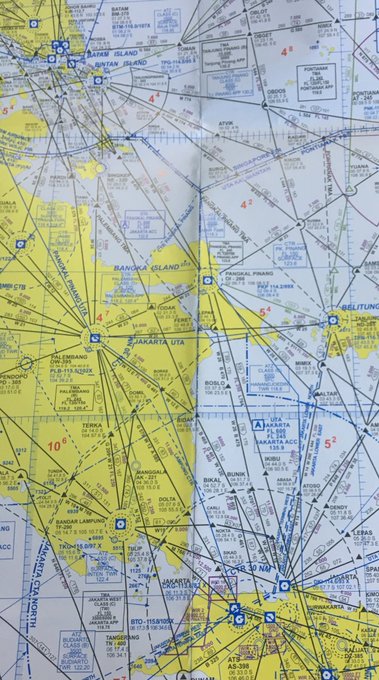

7. Bagian depan peta berisi tentang jalur penerbangan beserta tanda² ygakan airmin terangkan berikut ini pic.twitter.com/ZqmkYXyi8m

04/09/2017 12:51:24 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

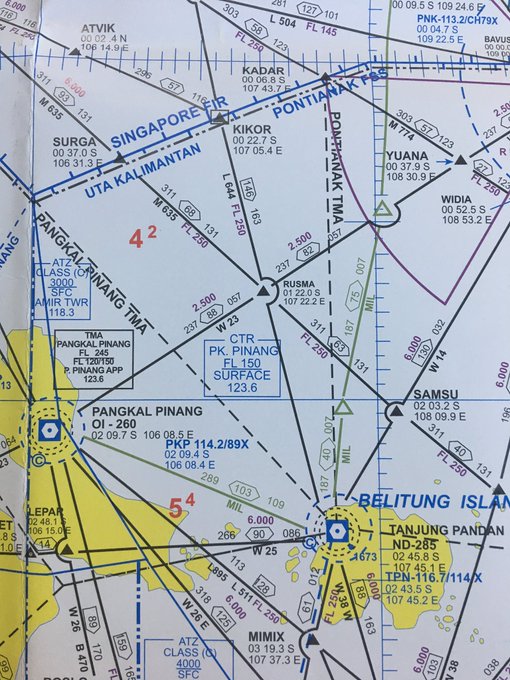

8. Daerah lingkaran mnggmbrkan control airspace oleh @AirNav_Official 😊 sbg cth jika sdh lewat ctr area Jkt akan diambil alih oleh Ptk ctr💂🏻 pic.twitter.com/gmeJ5tMiha

04/09/2017 12:58:16 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

9. Selain luas wilayah, control area juga dibatasi oleh ketinggian Ground Tower App Radar Radio 💂🏻

04/09/2017 13:00:45 WIB
TNI Angkatan Udara @_TNIAU

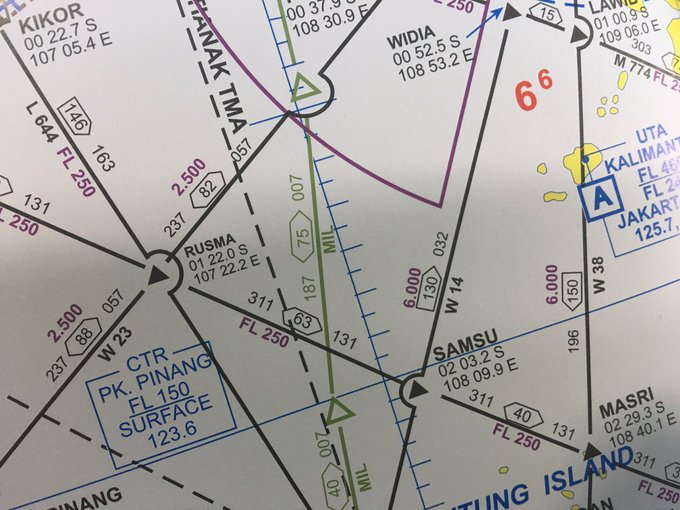

10. Garis hitam 👉🏻 rute normal Garis hijau 👉🏻 rute militer Segitiga hitam 👉🏻 reporting poin dmn pswt WAJIB melaporkan posisinya kpd ATC 💂🏻 pic.twitter.com/XcmncJ0GyO

04/09/2017 13:03:57 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

11. Reporting poin mrpkn titik koordinat yg dinamakan dg 5 huruf sbg "tempat lapor posisi" pesawat yg melintasi jalur yg melaluinya 💂🏻

04/09/2017 13:06:02 WIB
TNI Angkatan Udara @_TNIAU

12. Nama jalur pnban: W-23 👉🏻 dua arah pnban dg separasi ketinggian W-14 👉🏻 hny satu arah 032° W-38 👉🏻 hny satu arah 196° 💂🏻 pic.twitter.com/Dcw7rnjuWD

04/09/2017 13:11:09 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

13. Sedangkan angka di dalam kotak menunjukkan jarak antara 2 reporting poin dalam Nautical Mile 😊💂🏻

04/09/2017 13:11:57 WIB
TNI Angkatan Udara @_TNIAU

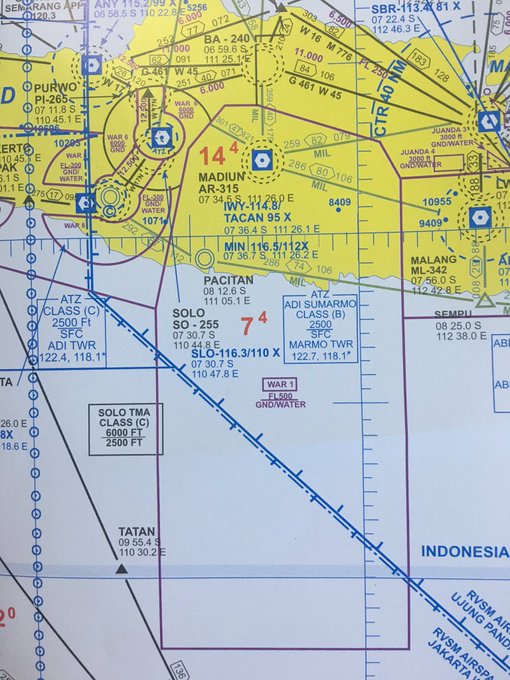

14. Selain itu ada namanya "military training area" yg ditandai dengan kotak berwarna merah 👉🏻 aktif dipakai sbg daerah latihan pespur 💂🏻 pic.twitter.com/QN5lCQKgkU

04/09/2017 13:14:24 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

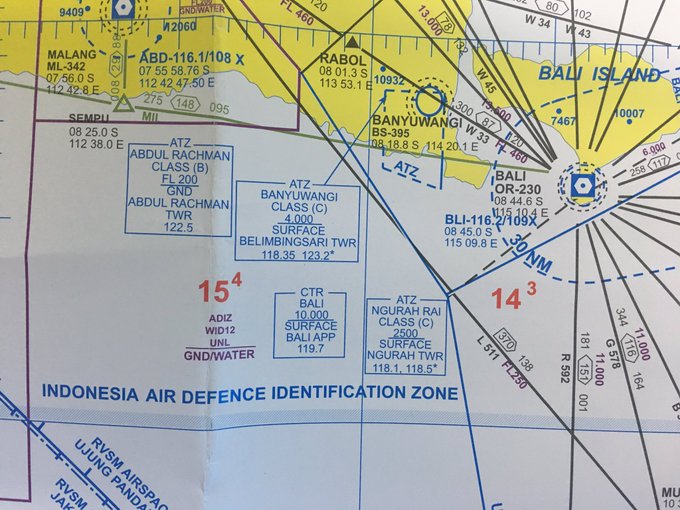

15. Dan ada juga namanya ADIZ (Air Defence Identification Zone) daerah dmn jika ada pnban tak dikenal masuk, akan lsg dicolek pespur kita😱💂🏻 pic.twitter.com/RVtZBmWPsH

04/09/2017 13:17:18 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

16. Sbg penutup, airmin fotokan rute pnban dan penampakan aplikasi realtime, terlihat pswt mmg ada di jalurnya 😊💂🏻 pic.twitter.com/UsnuPsNrHj

04/09/2017 13:22:39 WIB
Expand pic
Expand pic
TNI Angkatan Udara @_TNIAU

17. Demikian sedikit tentang jalur penerbangan, kali lain airmin kupas mengenai hal yg lbh mendalam, terima kasih #dmmp #JalurPenerbangan 💂🏻
