TNI Angkatan Udara @_TNIAU

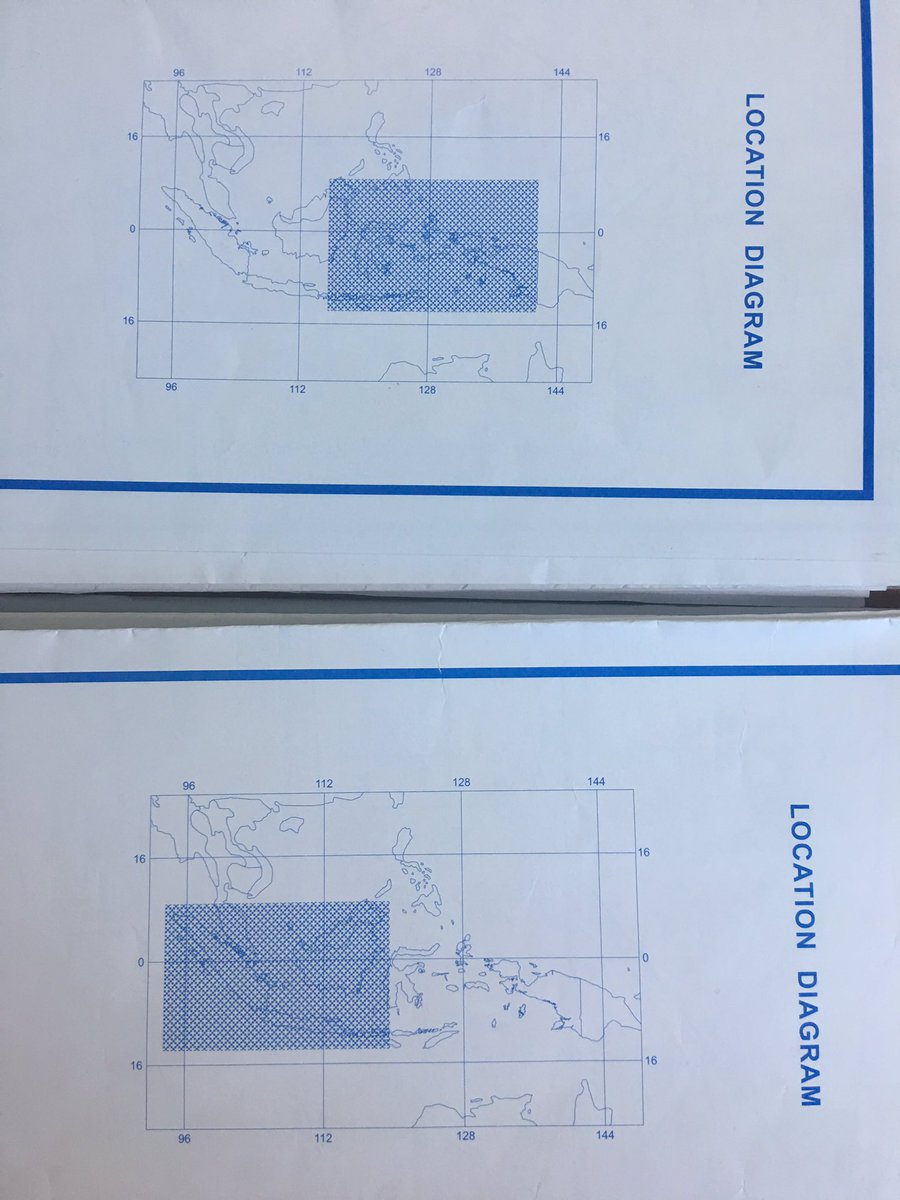

1. Kultwit airmin bersumber pada kedua dokumen ini, enroute chart Indonesia lembar Barat dan Timur πŸ’‚πŸ» pic.twitter.com/scnKJpLEBa

04/09/2017 12:31:42 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

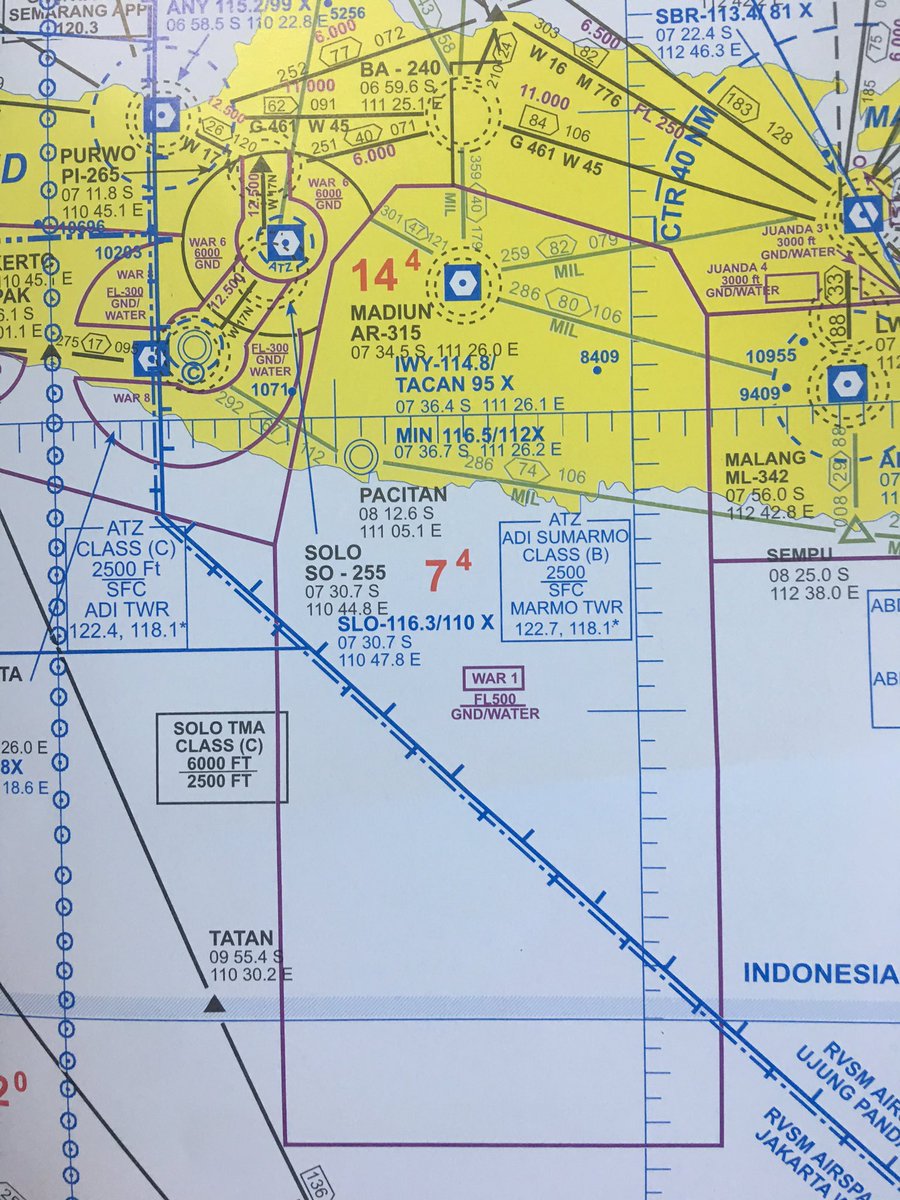

2. Kedua peta ini memuat wilayah udara NKRI yg dilalui oleh jalur penerbangan, baik sipil maupun militer πŸ’‚πŸ» pic.twitter.com/WtUsUbp7xT

04/09/2017 12:34:19 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

3. Pada kesempatan ini airmin akan membahas 1 lembar saja yg pastinya akan mewakili keduanya πŸ’‚πŸ»

04/09/2017 12:35:02 WIB
TNI Angkatan Udara @_TNIAU

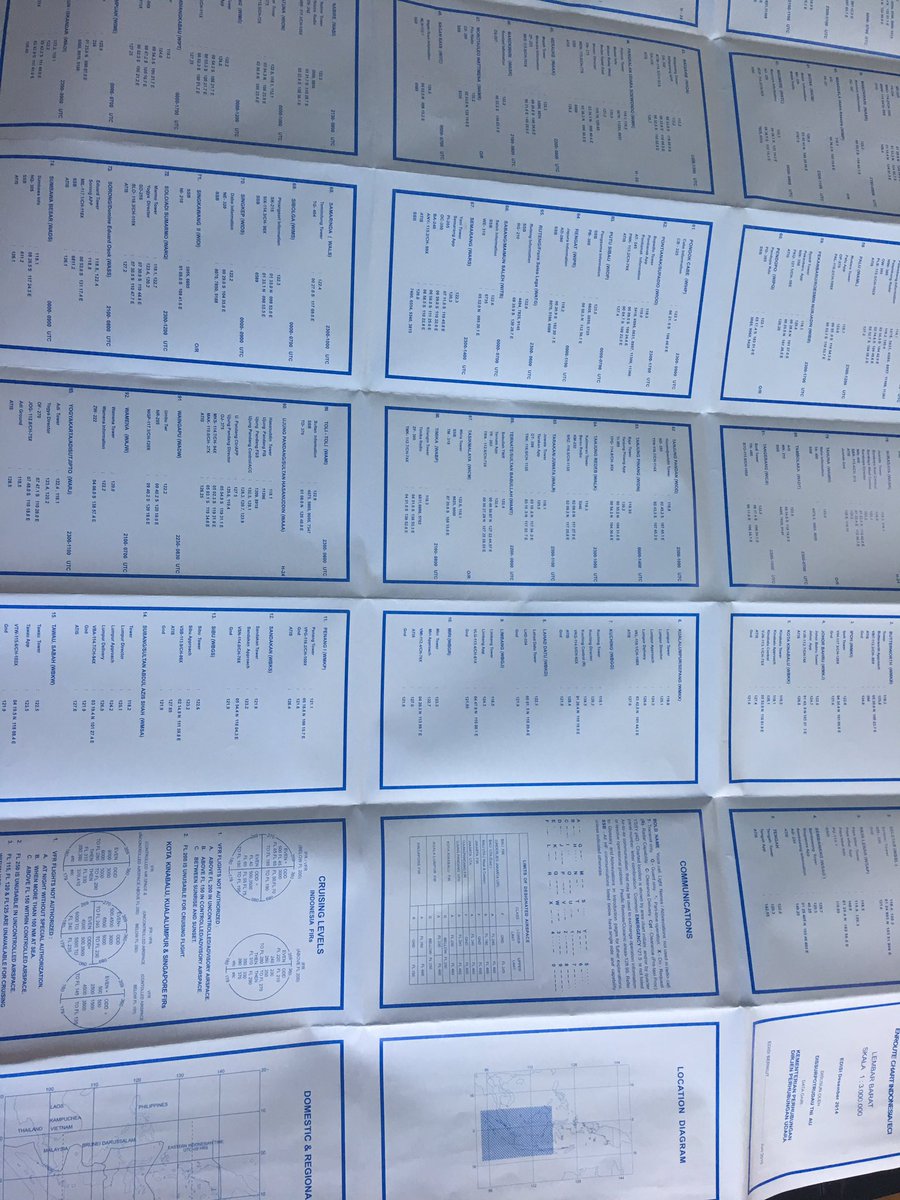

4. Bagian belakang peta memuat nama bandara dan informasi frekuensi tower sebagai bekal penerbang saat melaksanakan tugasnya πŸ’‚πŸ» pic.twitter.com/sJmL3I6mCU

04/09/2017 12:40:12 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

5. Di samping itu jugaada informasi pembagian ketinggian menjadi 2 dan 4 kuadran ketinggian shg tdk akan bertabrakan πŸ’‚πŸ» pic.twitter.com/z2IR1nge0S

04/09/2017 12:42:12 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

6. Pembagian ini berdasarkan arah pesawat Ke arah Timur πŸ‘‰πŸ» ganjil dan ganjil+500 Ke arah Barat πŸ‘‰πŸ» genap dan genap +500 πŸ˜ŽπŸ˜ŠπŸ’‚πŸ»

04/09/2017 12:43:18 WIB
TNI Angkatan Udara @_TNIAU

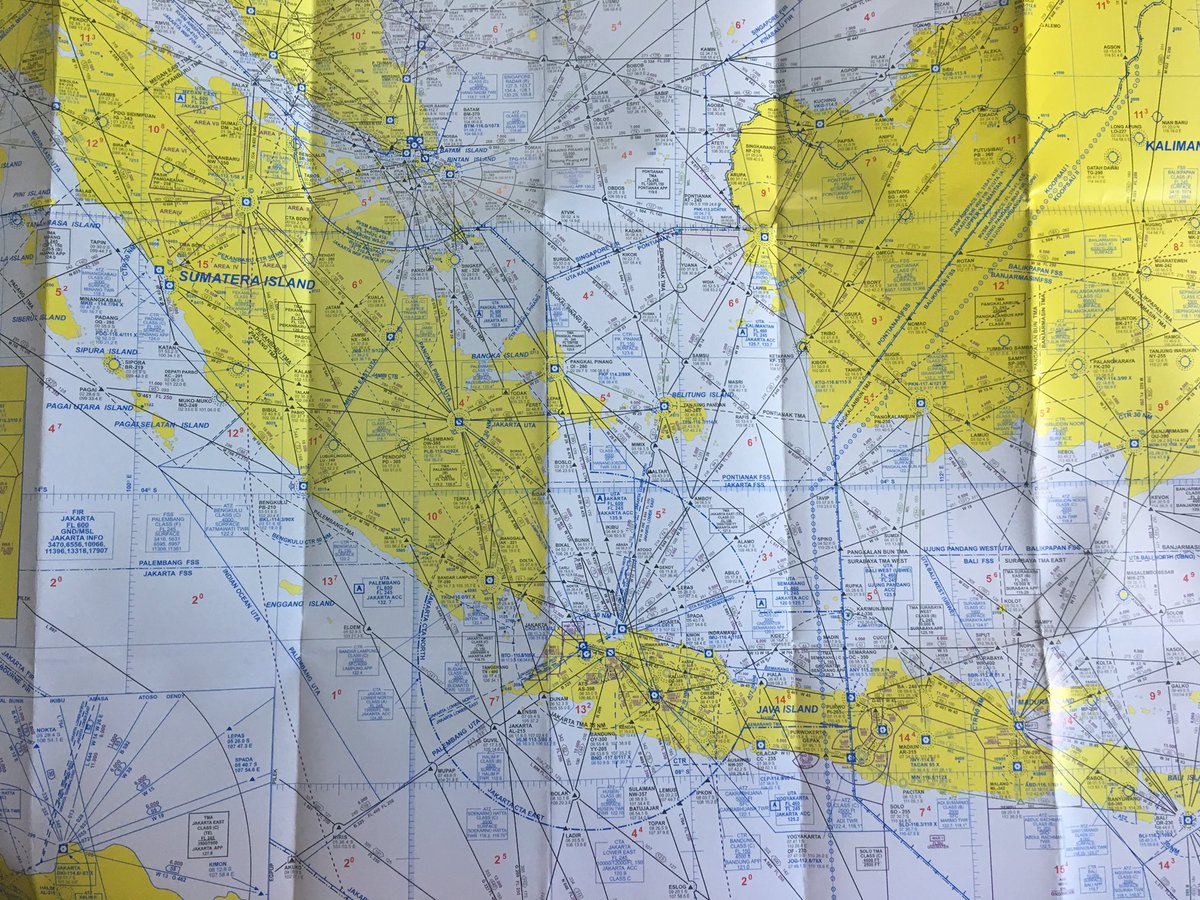

7. Bagian depan peta berisi tentang jalur penerbangan beserta tandaΒ² ygakan airmin terangkan berikut ini pic.twitter.com/ZqmkYXyi8m

04/09/2017 12:51:24 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

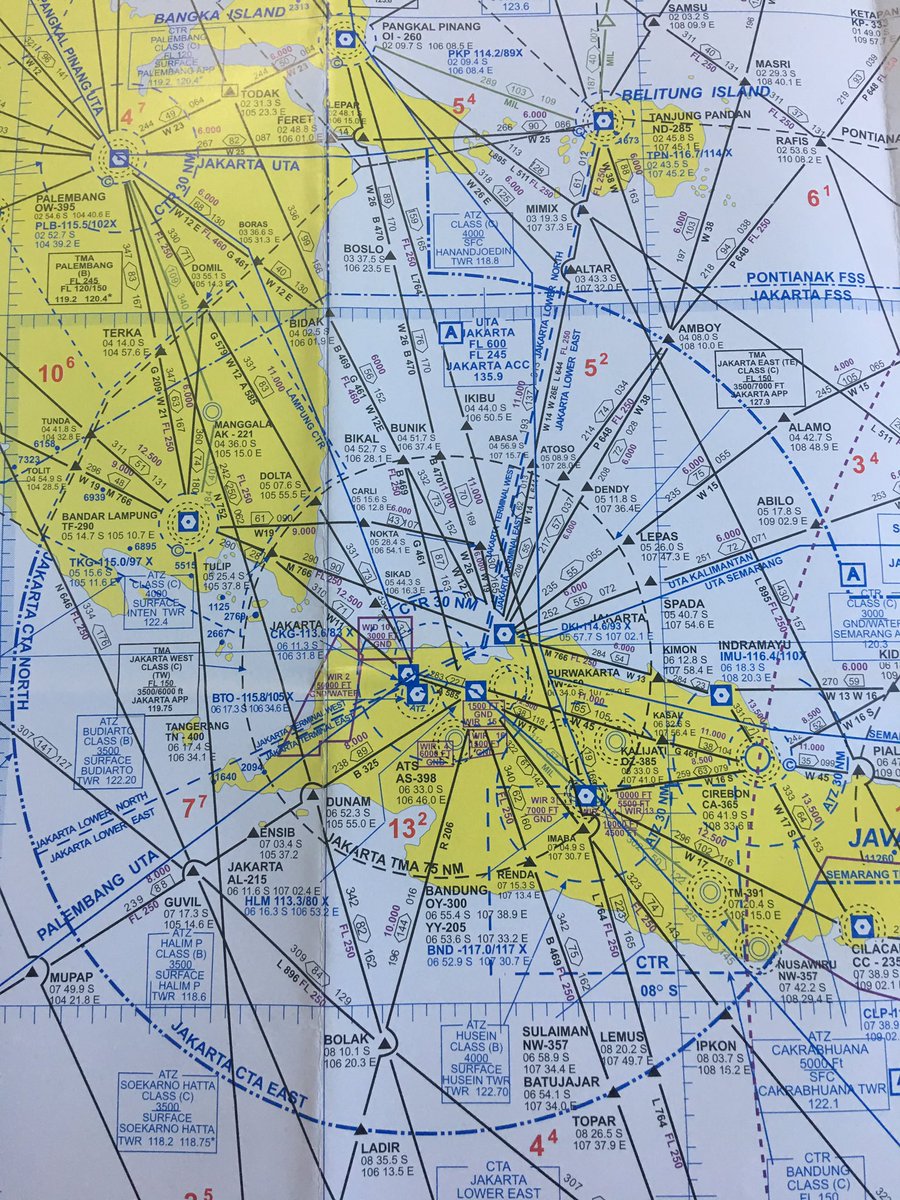

8. Daerah lingkaran mnggmbrkan control airspace oleh @AirNav_Official 😊 sbg cth jika sdh lewat ctr area Jkt akan diambil alih oleh Ptk ctrπŸ’‚πŸ» pic.twitter.com/gmeJ5tMiha

04/09/2017 12:58:16 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

9. Selain luas wilayah, control area juga dibatasi oleh ketinggian Ground Tower App Radar Radio πŸ’‚πŸ»

04/09/2017 13:00:45 WIB
TNI Angkatan Udara @_TNIAU

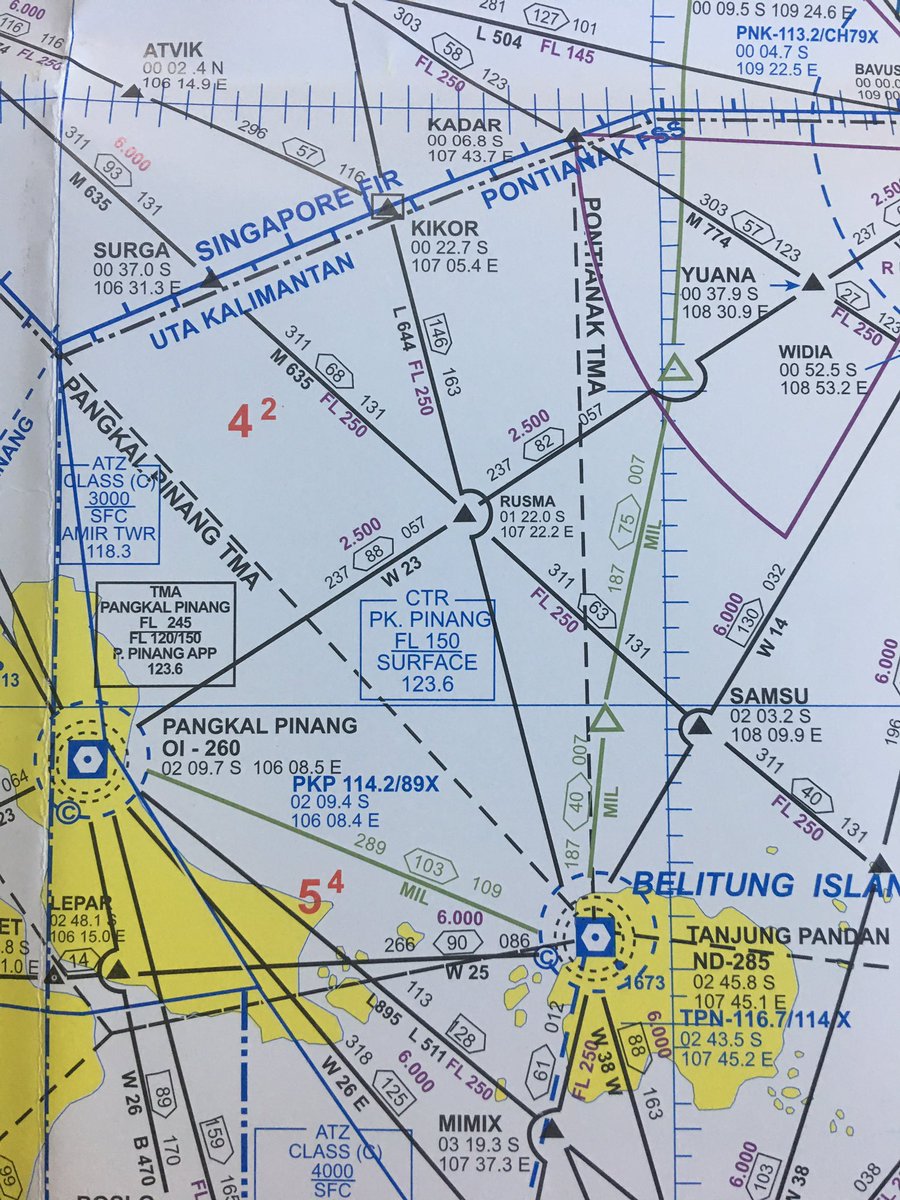

10. Garis hitam πŸ‘‰πŸ» rute normal Garis hijau πŸ‘‰πŸ» rute militer Segitiga hitam πŸ‘‰πŸ» reporting poin dmn pswt WAJIB melaporkan posisinya kpd ATC πŸ’‚πŸ» pic.twitter.com/XcmncJ0GyO

04/09/2017 13:03:57 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

11. Reporting poin mrpkn titik koordinat yg dinamakan dg 5 huruf sbg "tempat lapor posisi" pesawat yg melintasi jalur yg melaluinya πŸ’‚πŸ»

04/09/2017 13:06:02 WIB
TNI Angkatan Udara @_TNIAU

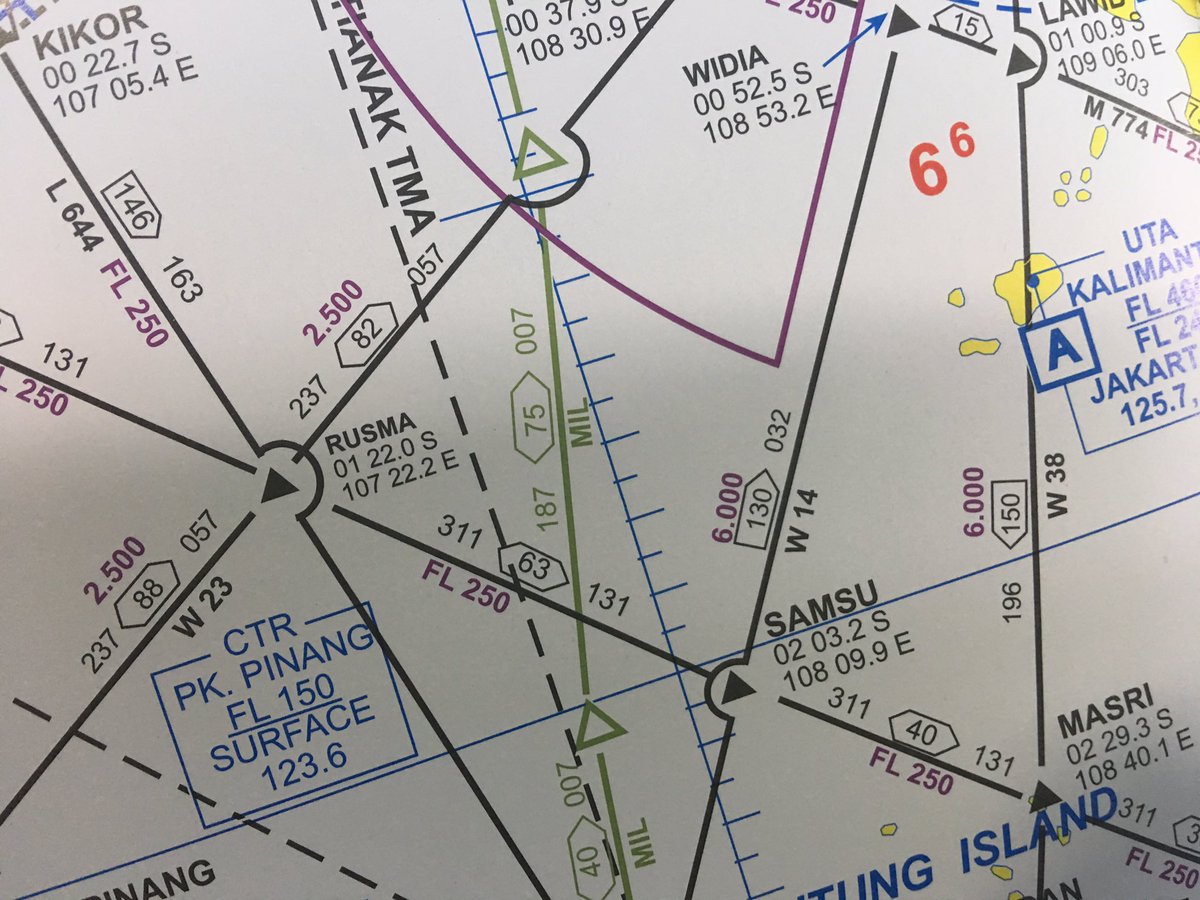

12. Nama jalur pnban: W-23 πŸ‘‰πŸ» dua arah pnban dg separasi ketinggian W-14 πŸ‘‰πŸ» hny satu arah 032Β° W-38 πŸ‘‰πŸ» hny satu arah 196Β° πŸ’‚πŸ» pic.twitter.com/Dcw7rnjuWD

04/09/2017 13:11:09 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

13. Sedangkan angka di dalam kotak menunjukkan jarak antara 2 reporting poin dalam Nautical Mile πŸ˜ŠπŸ’‚πŸ»

04/09/2017 13:11:57 WIB
TNI Angkatan Udara @_TNIAU

14. Selain itu ada namanya "military training area" yg ditandai dengan kotak berwarna merah πŸ‘‰πŸ» aktif dipakai sbg daerah latihan pespur πŸ’‚πŸ» pic.twitter.com/QN5lCQKgkU

04/09/2017 13:14:24 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

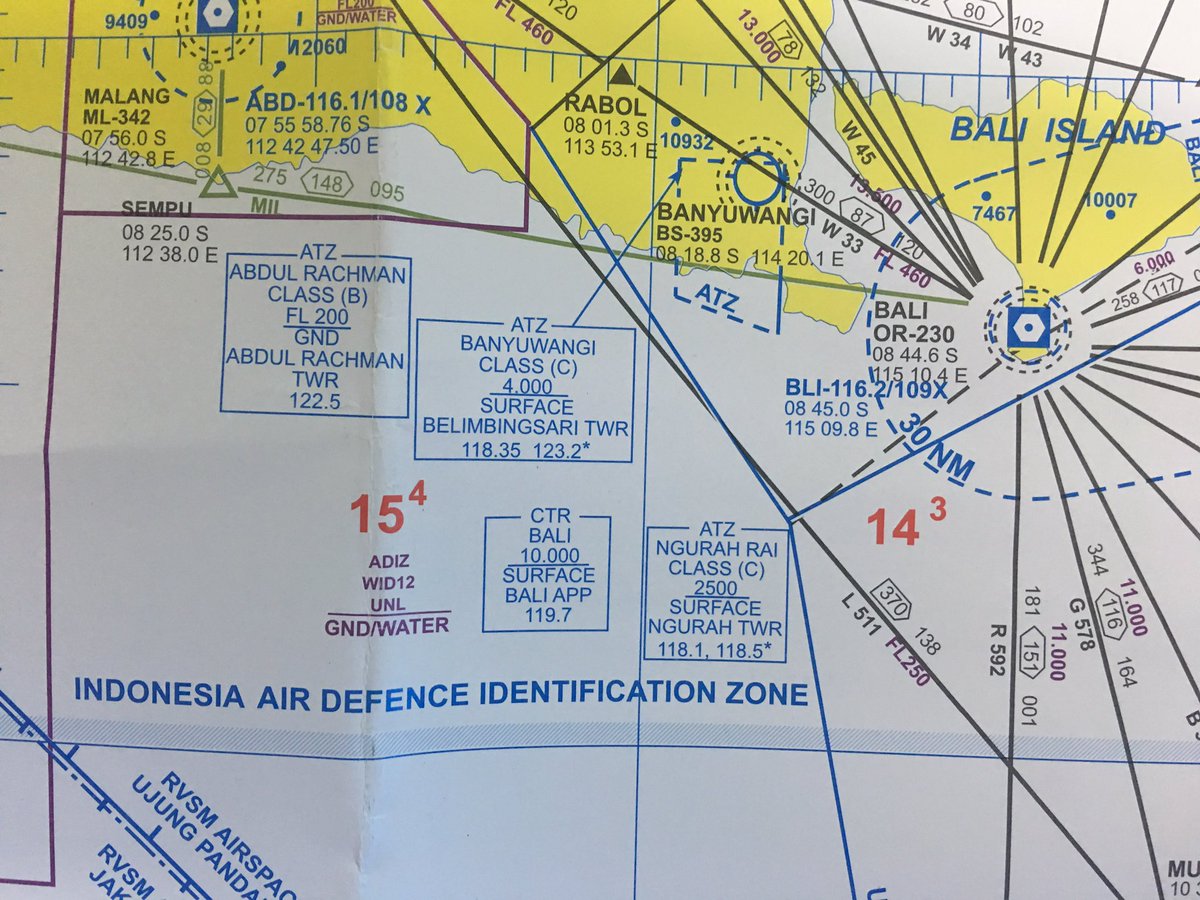

15. Dan ada juga namanya ADIZ (Air Defence Identification Zone) daerah dmn jika ada pnban tak dikenal masuk, akan lsg dicolek pespur kitaπŸ˜±πŸ’‚πŸ» pic.twitter.com/RVtZBmWPsH

04/09/2017 13:17:18 WIB
Expand pic
TNI Angkatan Udara @_TNIAU

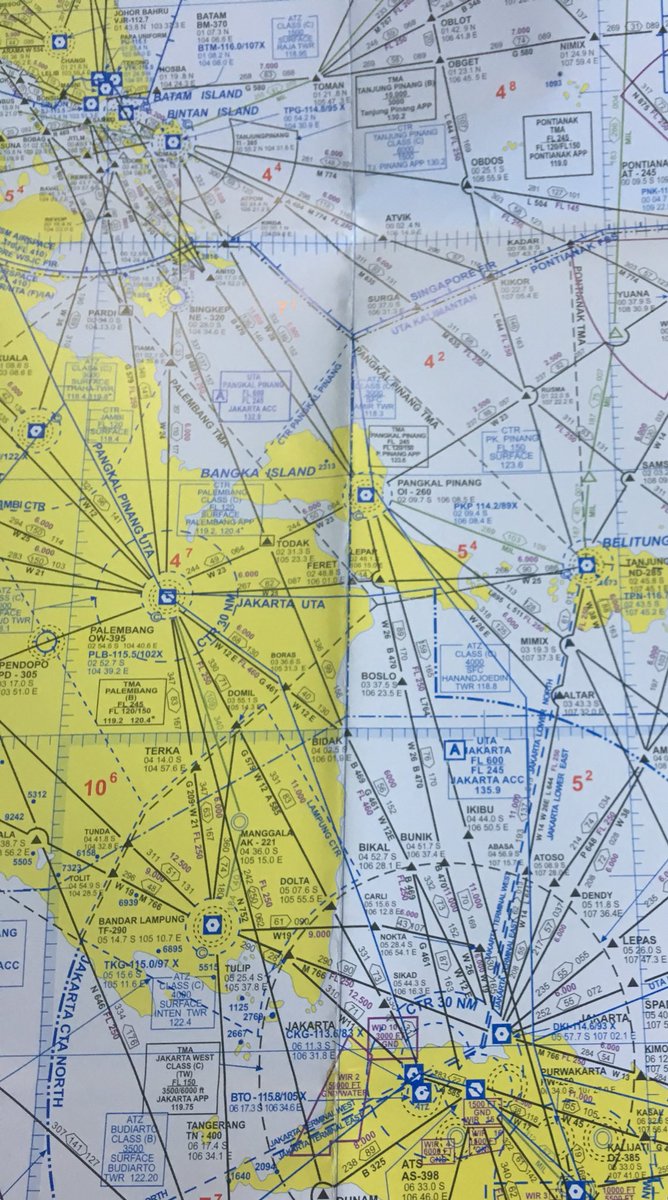

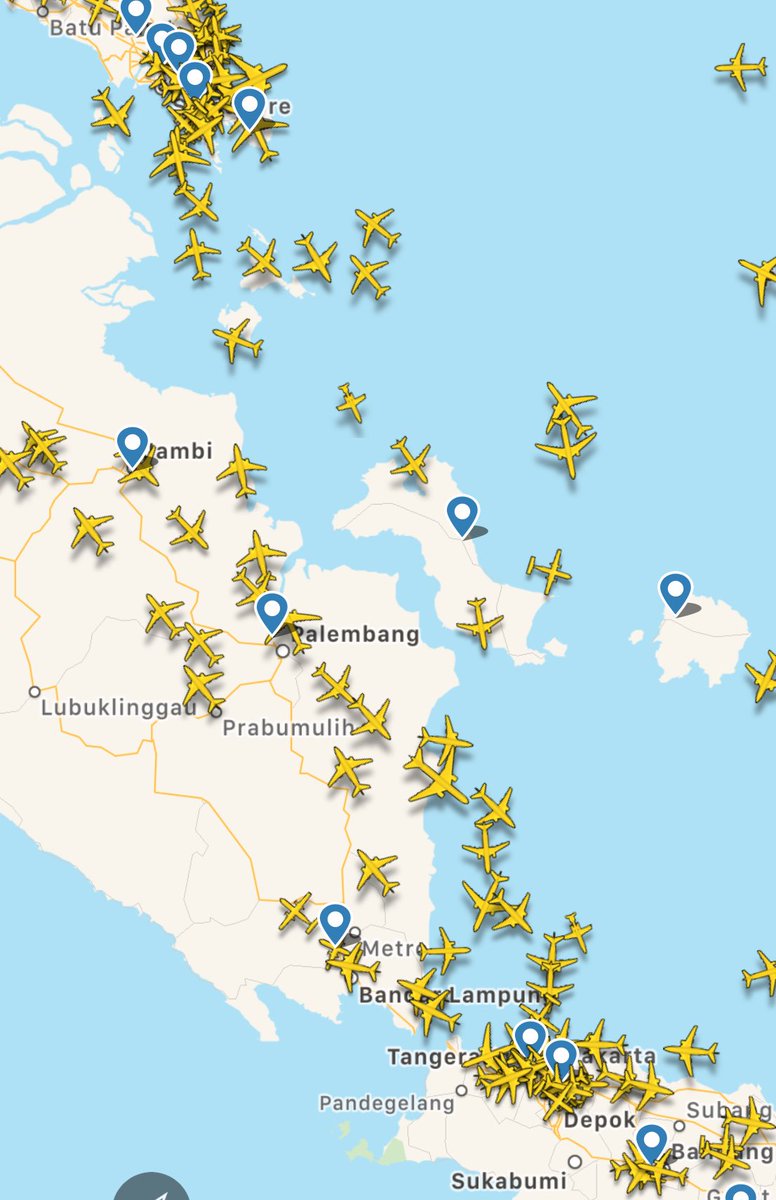

16. Sbg penutup, airmin fotokan rute pnban dan penampakan aplikasi realtime, terlihat pswt mmg ada di jalurnya πŸ˜ŠπŸ’‚πŸ» pic.twitter.com/UsnuPsNrHj

04/09/2017 13:22:39 WIB
Expand pic
Expand pic
TNI Angkatan Udara @_TNIAU

17. Demikian sedikit tentang jalur penerbangan, kali lain airmin kupas mengenai hal yg lbh mendalam, terima kasih #dmmp #JalurPenerbangan πŸ’‚πŸ»

04/09/2017 13:23:56 WIB
