baterai bekas dibuang ?? JANGAN !!! by @dickyzaenal

Sebetulnya tidak ada baterai yg mati total bila kita tahu cara mencuri joule-nya. Ini menggunakan baterai habis.
1
Dicky Zainal Arifin @dickyzainal

Sebetulnya tidak ada baterai yg mati total bila kita tahu cara mencuri joule-nya. Ini menggunakan baterai habis. pic.twitter.com/dAj1qrOI8P

14/07/2014 15:24:43 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

Kita sering buang baterai, padahal tidak ada baterai bekas kalau kita tahu cara mengangkat lagi listrik didalamnya. pic.twitter.com/QJM3coMLRv

14/07/2014 15:28:40 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

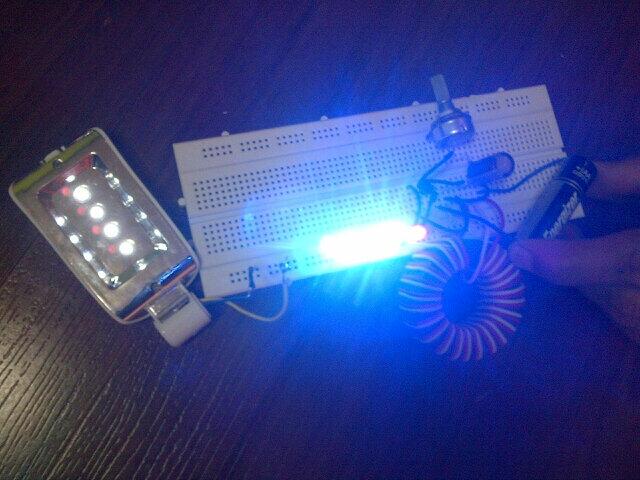

Padahal baterai AA normal sulit mengangkat LED sebanyak ini, dgn "Pencuri Joule Super" dan baterai bekas....terangkat pic.twitter.com/W51J8EhK5a

14/07/2014 15:35:37 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

Kita memang diajarkan untuk boros soal energy, tapi kalau mengetahui cara tepat, semua menjadi awet dan irit..heuheu pic.twitter.com/F2nJ6O3IIi

14/07/2014 15:48:12 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

01. Cara membuat Super Joule Thief Step By Step. pic.twitter.com/HaJXAXTUd1

14/07/2014 15:57:31 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

02. Pertama dibutuhkan Toroid dibuat sendiri dengan cukup 24 lilitan saja, lebih banyak lebih bagus sih... pic.twitter.com/H7bz3XjToJ

14/07/2014 15:58:35 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

03. Kedua butuh Transistor 2N3904 satu buah saja, jangan banyak-banyak pic.twitter.com/oOUSZ1qJ8I

14/07/2014 15:59:26 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

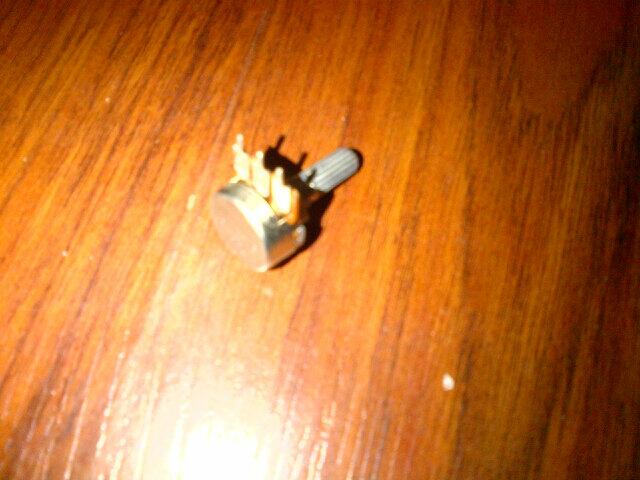

04. Ketiga harus ada potensiometer 1 Mega saja, untuk mengatur besar kecil arus pic.twitter.com/XxQqd4cndi

14/07/2014 16:00:22 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

06. Butuh satu juga Kapasitor 16 volt 1000 mikrofarad pic.twitter.com/suAkTnDfWD

14/07/2014 16:03:08 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

07. Dan satu Baterai bekas pakai yang katanya sudah mati. Bisa merk apa saja. pic.twitter.com/RTVCtPjR2C

14/07/2014 16:04:02 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

07. LED besar juga butuh banyak seperti ini untuk melihat cahayanya pic.twitter.com/5jsQFFey7C

14/07/2014 16:05:51 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

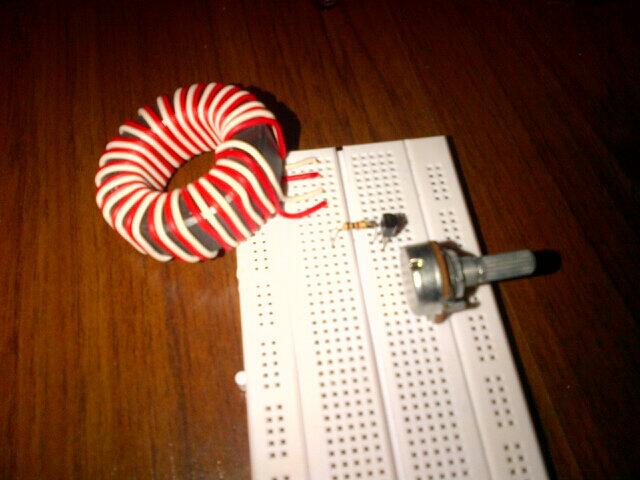

12. Sambungkan resistor ke bagian Basis atau bagian tengah transistor seperti ini pic.twitter.com/zW7C2GTsw7

14/07/2014 16:12:45 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

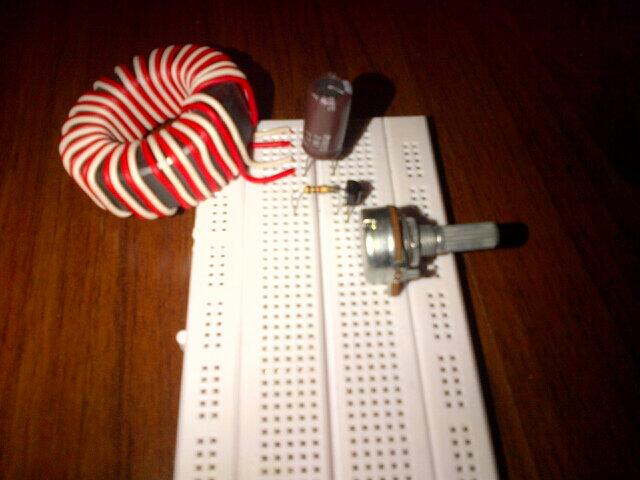

13. Pasang kapasitor dengan kaki positif ke salah satu bagian kabel toroid seperti ini pic.twitter.com/ZbJhbYoBJd

14/07/2014 16:14:03 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

14. Sambungkan salah satu kaki torid berwarna merah yg lain ke bagian kolektor di transistor atau kaki terkiri pic.twitter.com/0i00QJvlRY

14/07/2014 16:16:57 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

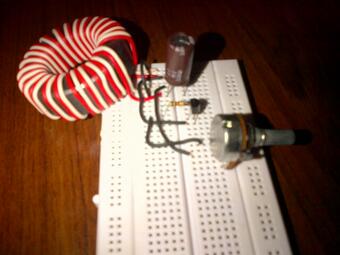

15. Sambungkan kabel merah terujung toroid ke kabel putih terujung dari toroid seperti ini pic.twitter.com/avXRYg8k9T

14/07/2014 16:18:57 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

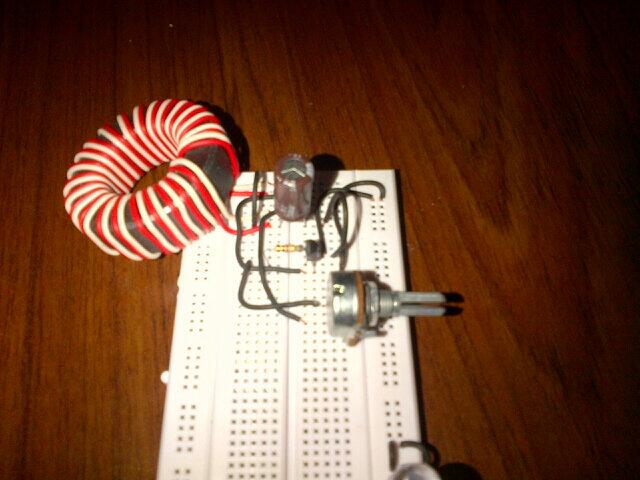

16. Sambungkan dari kaki resistor ke bagian paling kanan atau basis dari potensiometer seperti ini pic.twitter.com/exZErvzUZf

14/07/2014 16:22:02 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

17. Sambungkan dari kolektor atau terujung kiri dari transistor ke bagian ujung seperti ini pic.twitter.com/sv4whevj9f

14/07/2014 16:23:52 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

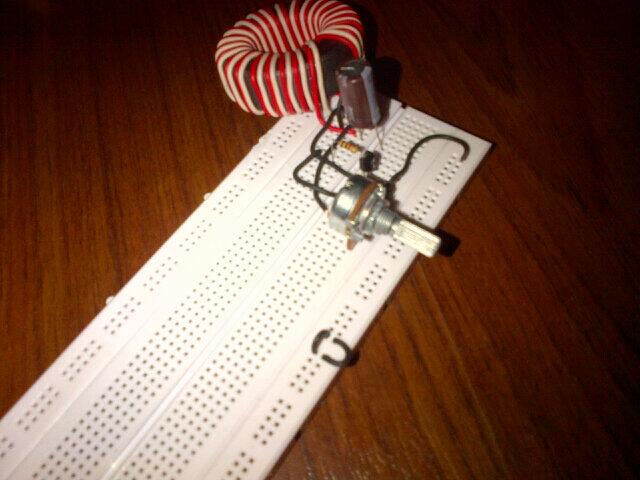

18. Buat sambungan tambahan apabila project board seperti ini pic.twitter.com/dT5M8rKjlw

14/07/2014 16:25:01 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

19. Sambungkan emiter transistor atau paling kanan dari transistor ke bagian ujung sebelah seperti ini pic.twitter.com/Jkp8vTs5Fk

14/07/2014 16:26:27 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

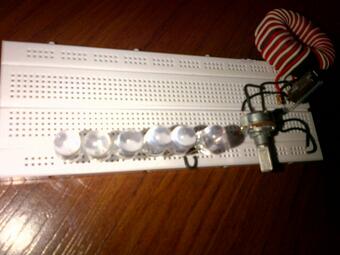

20. Mulai pasang LED di bagian ini , ini jenis LED besar dan lumayan menyedot listrik pic.twitter.com/z9bEzZBw68

14/07/2014 16:27:50 WIB
Expand pic
Dicky Zainal Arifin @dickyzainal

21. Sambungkan negatif kapasitor ke bagian kaki emiter atau bagian terkanan transistor seperti ini pic.twitter.com/gOPlapzFSi

14/07/2014 16:34:12 WIB
Expand pic
